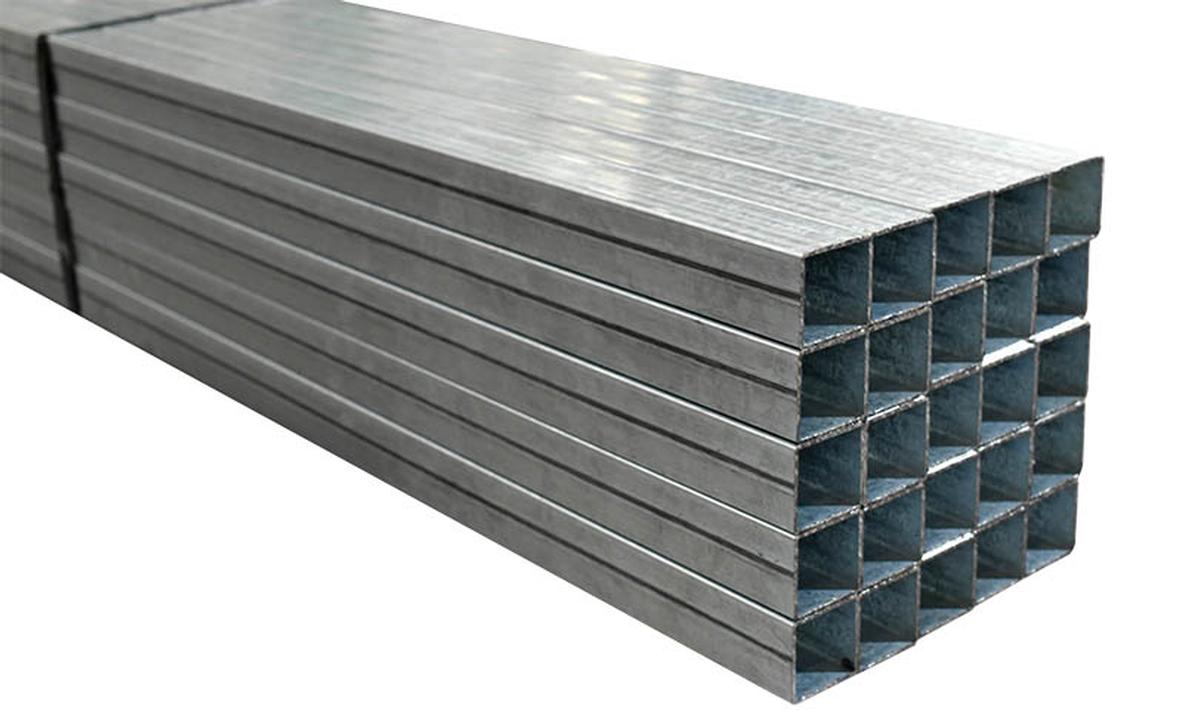

Tubería Estructural Cuadrada

Tubos de acero estructural de sección transversal cuadrada en acero soldado de alta resistencia, de alta calidad multipropósito, recomendado para estructuras con necesidades específicas de esfuerzos mecánicos, estos pueden ser en acabado negro o galvanizado y en variedad de dimensiones y espesores; garantizando resistencia a los impactos y a los esfuerzos mecánicos.

Descargar Ficha Técnica

Rapidez en la construcción.

Calidad en sus estructuras.

Alta resistencia estructural.

Economía en sus proyectos.

Longitud estándar: 6000+13/-6mm

Hierro negro.

Acero galvanizado.

Empaque: 25 a 100 unidades por paquete.

Estructuras metálicas en general como: cerchas, vigas, columnas, viguetas de entrepiso, cercas, barandales, estructuras decorativas, etc.

Se emplean en naves industriales, almacenes, bodegas, centros comerciales, parqueos, canchas techadas, etc.

Estructura fuerte para delimitar áreas y cerramientos. Muy conocida por ser utilizada en postes para malla ciclónica.

Estructuras móviles como andamios, barandas y otros.

Normas:

JIS G3132 SPHT2: Bobina de acero al carbono laminado en caliente para tuberías.

INTE C421 (JIS G3141 SPCC): Acero al carbono laminado en frío en lámina y bobina.

INTE C405 (ASTM A653): Lámina de acero recubierta con zinc (galvanizado) o recubierta con aleación hierro zinc (galvano recocido) mediante procesos de inmersión en caliente.

INTE C412: Tubos de acero al carbono, conformados en frío y electrosoldados, circulares y de otras geometrías.

Tubo Cuadrado Negro: 19x19, 25x25, 31x31, 38x38, 50x50, 72x72, 100x100

Tubo Cuadrado Galvanizado: 19x19, 25x25, 31x31, 38x38, 50x50, 72x72, 92x92, 100x100

Especificaciones

Simbología
L = Longitud	e = espesor
HN =hierro negro	HG = hierro galvanizado
b= ancho de la sección	h= altura de la sección
A= área de la sección	lx/ly = momento de inercia de la sección
Sx/Sy = módulo elástico de la sección	rx/ry = radio de giro de la sección
J=constante de la torsión de la sección (constante de St. Venant)

Acero Galvanizado
Especificaciones Técnicas					Propiedades geométricas de las secciones
Sección	Corte Transversal	e (mm)	b (mm)	h (mm)	A (mm2)	Eje X			Eje Y			Constante
Sección	Corte Transversal	e (mm)	b (mm)	h (mm)	A (mm2)	lx (mm4)	Sx (mm3)	rx mm)	ly (mm4)	Sy (mm3)	ry (mm)	J (mm4)
19x19	90 +/-2º	0.90	19.0+/-0.5	19.0+/-0.5	0.72	0.328	3.46E-02	0.676	0.328	3.46E-02	0.68	6.17E+03
		1.00			0.80	0.356	3.75E-02	0.666	0.356	3.75E-02	0.67	6.86E+03
		1.10			0.89	0.382	4.02E-02	0.656	0.382	4.02E-02	0.66	7.54E+03
		1.20			0.97	0.407	4.28E-02	0.647	0.407	4.28E-02	0.65	8.23E+03
		1.35			1.10	0.442	4.66E-02	0.633	0.442	4.66E-02	0.63	9.26E+03
		1.50			1.24	0.476	5.01E-02	0.620	0.476	5.01E-02	0.62	1.03E+04
		1.80			1.51	0.539	5.67E-02	0.598	0.539	5.67E-02	0.60	1.23E+04
25x25		0.90	25.0+/-0.5	25.0+/-0.5	0.93	0.790	6.32E-02	0.919	0.790	6.32E-02	0.92	1.41E+04
		1.00			1.04	0.861	6.89E-02	0.909	0.861	6.89E-02	0.91	1.56E+04
		1.10			1.15	0.929	7.43E-02	0.898	0.929	7.43E-02	0.90	1.72E+04
		1.20			1.26	0.994	7.96E-02	0.888	0.994	7.96E-02	0.89	1.88E+04
		1.35			1.43	1.088	8.70E-02	0.873	1.088	8.70E-02	0.87	2.11E+04
		1.50			1.60	1.176	9.40E-02	0.858	1.176	9.40E-02	0.86	2.34E+04
		1.80			1.94	1.338	1.07E-01	0.831	1.338	1.07E-01	0.83	2.81E+04
31x31		1.00	31.0+/-0.5	31.0+/-0.5	1.28	1.704	1.10E-01	1.152	1.704	1.10E-01	1.15	2.98E+04
		1.10			1.42	1.845	1.19E-01	1.142	1.845	1.19E-01	1.14	3.28E+04
		1.20			1.55	1.982	1.28E-01	1.131	1.982	1.28E-01	1.13	3.57E+04
		1.35			1.75	2.179	1.41E-01	1.115	2.179	1.41E-01	1.12	4.02E+04
		1.50			1.96	2.366	1.53E-01	1.100	2.366	1.53E-01	1.10	4.47E+04
		1.80			2.37	2.713	1.75E-01	1.070	2.713	1.75E-01	1.07	5.36E+04
38x38		1.00	38.0+/-0.5	38.0+/-0.5	1.56	3.229	1.70E-01	1.438	3.229	1.70E-01	1.44	5.49E+04
		1.10			1.72	3.508	1.85E-01	1.427	3.508	1.85E-01	1.43	6.04E+04
		1.20			1.89	3.778	1.99E-01	1.416	3.778	1.99E-01	1.42	6.58E+04
		1.35			2.13	4.170	2.19E-01	1.399	4.170	2.19E-01	1.40	7.41E+04
		1.50			2.38	4.547	2.39E-01	1.383	4.547	2.39E-01	1.38	8.23E+04
		1.80			2.87	5.254	2.77E-01	1.352	5.254	2.77E-01	1.35	9.88E+04
		2.37			3.84	6.453	3.40E-01	1.296	6.453	3.40E-01	1.30	1.30E+05
		3.17			5.25	7.902	4.16E-01	1.227	7.902	4.16E-01	1.23	1.74E+05
50x50		1.00	50.0+/-0.8	50.0+/-0.8	2.04	7.584	3.03E-01	1.927	7.584	3.03E-01	1.93	1.25E+05
		1.10			2.25	8.262	3.30E-01	1.916	8.262	3.30E-01	1.92	1.38E+05
		1.20			2.46	8.927	3.57E-01	1.904	8.927	3.57E-01	1.90	1.50E+05
		1.35			2.78	9.899	3.96E-01	1.888	9.899	3.96E-01	1.89	1.69E+05
		1.50			3.10	10.841	4.34E-01	1.871	10.841	4.34E-01	1.87	1.88E+05
		1.80			3.74	12.638	5.06E-01	1.839	12.638	5.06E-01	1.84	2.25E+05
		2.05			4.28	14.052	5.62E-01	1.812	14.052	5.62E-01	1.81	2.56E+05
		2.37			4.98	15.756	6.30E-01	1.779	15.756	6.30E-01	1.78	2.96E+05
		2.44			5.13	16.115	6.45E-01	1.772	16.115	6.45E-01	1.77	3.05E+05
		3.17			6.77	19.572	7.83E-01	1.700	19.572	7.83E-01	1.70	3.96E+05
72x72		1.00	72.0+/-0.8	72.0+/-0.8	2.92	23.315	6.48E-01	2.824	23.315	6.48E-01	2.82	3.73E+05
		1.10			3.22	25.478	7.08E-01	2.813	25.478	7.08E-01	2.81	4.11E+05
		1.20			3.52	27.610	7.67E-01	2.802	27.610	7.67E-01	2.80	4.48E+05
		1.35			3.97	30.754	8.54E-01	2.785	30.754	8.54E-01	2.78	5.04E+05
		1.50			4.42	33.831	9.40E-01	2.768	33.831	9.40E-01	2.77	5.60E+05
		1.80			5.32	39.792	1.11E+00	2.734	39.792	1.11E+00	2.73	6.72E+05
		2.37			7.07	50.431	1.40E+00	2.672	50.431	1.40E+00	2.67	8.85E+05
		2.44			7.28	51.678	1.44E+00	2.664	51.678	1.44E+00	2.66	9.11E+05
		3.17			9.56	63.948	1.78E+00	2.586	63.948	1.78E+00	2.59	1.18E+06
		4.55			13.99	83.958	2.33E+00	2.450	83.958	2.33E+00	2.45	1.70E+06
100x100		1.20	100+/-1	100+/-1	4.86	75.633	1.51E+00	3.944	75.633	1.51E+00	3.94	1.20E+06
		1.35			5.48	84.484	1.69E+00	3.927	84.484	1.69E+00	3.93	1.35E+06
		1.50			6.10	93.204	1.86E+00	3.910	93.204	1.86E+00	3.91	1.50E+06
		1.80			7.34	110.255	2.21E+00	3.876	110.255	2.21E+00	3.88	1.80E+06
		2.05			8.38	124.073	2.48E+00	3.848	124.073	2.48E+00	3.85	2.05E+06
		2.37			9.72	141.252	2.83E+00	3.812	141.252	2.83E+00	3.81	2.37E+06
		2.44			10.01	144.935	2.90E+00	3.804	144.935	2.90E+00	3.80	2.44E+06
		3.17			13.11	181.786	3.64E+00	3.724	181.786	3.64E+00	3.72	3.17E+06
		4.55			19.08	244.193	4.88E+00	3.577	244.193	4.88E+00	3.58	4.55E+06
Nota: Los valores de propiedades geométricas deben ser revisados por un ingeniero civil.

Hierro Negro
Especificaciones Técnicas					Propiedades geométricas de las secciones
Sección	Corte Transversal	e (mm)	b (mm)	h (mm)	A (mm2)	Eje X			Eje Y			Constante
Sección	Corte Transversal	e (mm)	b (mm)	h (mm)	A (mm2)	lx (mm4)	Sx (mm3)	rx mm)	ly (mm4)	Sy (mm3)	ry (mm)	J (mm4)
19x19	90 +/-2º	1.20	19.0+/-0.5	19.0+/-0.5	97.36	4.07E+03	4.28E+02	6.47	4.07E+03	4.28E+02	6.47	8.23E+03
		1.50			123.62	4.76E+03	5.01E+02	6.20	4.76E+03	5.01E+02	6.20	1.03E+04
		1.80			150.65	5.39E+03	5.67E+02	5.98	5.39E+03	5.67E+02	5.98	1.23E+04
25x25		1.00	25.0+/-0.5	25.0+/-0.5	104.27	8.61E+03	6.89E+02	9.09	8.61E+03	6.89E+02	9.09	1.56E+04
		1.20			126.16	9.94E+03	7.96E+02	8.88	9.94E+03	7.96E+02	8.88	1.88E+04
		1.50			159.62	1.18E+04	9.40E+02	8.58	1.18E+04	9.40E+02	8.58	2.34E+04
		1.80			193.85	1.34E+04	1.07E+03	8.31	1.34E+04	1.07E+03	8.31	2.81E+04
31x31		1.20	31.0+/-0.5	31.0+/-0.5	154.96	1.98E+04	1.28E+03	11.31	1.98E+04	1.28E+03	11.31	3.57E+04
		1.50			195.62	2.37E+04	1.53E+03	11.00	2.37E+04	1.53E+03	11.00	4.47E+04
		1.80			237.05	2.71E+04	1.75E+03	10.70	2.71E+04	1.75E+03	10.70	5.36E+04
38x38		1.20	38.0+/-0.5	38.0+/-0.5	188.56	3.78E+04	1.99E+03	14.16	3.78E+04	1.99E+03	14.16	6.58E+04
		1.50			237.62	4.55E+04	2.39E+03	13.83	4.55E+04	2.39E+03	13.83	8.23E+04
		1.80			287.45	5.25E+04	2.77E+03	13.52	5.25E+04	2.77E+03	13.52	9.88E+04
		2.37			384.25	6.45E+04	3.40E+03	12.96	6.45E+04	3.40E+03	12.96	1.30E+05
50x50		1.20	50.0+/-0.8	50.0+/-0.8	246.16	8.93E+04	3.57E+03	19.04	8.93E+04	3.57E+03	19.04	1.50E+05
		1.50			309.62	1.08E+05	4.34E+03	18.71	1.08E+05	4.34E+03	18.71	1.88E+05
		1.80			373.85	1.26E+05	5.06E+03	18.39	1.26E+05	5.06E+03	18.39	2.25E+05
		2.37			498.01	1.58E+05	6.30E+03	17.79	1.58E+05	6.30E+03	17.79	2.96E+05
		3.17			676.95	1.96E+05	7.83E+03	17.00	1.96E+05	7.83E+03	17.00	3.96E+05
72x72		1.20	72.0+/-0.8	72.0+/-0.8	351.76	2.76E+05	7.67E+03	28.02	2.76E+05	7.67E+03	28.02	4.48E+05
		1.50			441.62	3.38E+05	9.40E+03	27.68	3.38E+05	9.40E+03	27.68	5.60E+05
		1.80			532.25	3.98E+05	1.11E+04	27.34	3.98E+05	1.11E+04	27.34	6.72E+05
		2.37			706.57	5.04E+05	1.40E+04	26.72	5.04E+05	1.40E+04	26.72	8.85E+05
		3.17			955.91	6.39E+05	1.78E+04	25.86	6.39E+05	1.78E+04	25.86	1.18E+06
		4.55			1398.89	8.40E+05	2.33E+04	24.50	8.40E+05	2.33E+04	24.50	1.70E+06
100x100		1.20	100+/-1	100+/-1	486.16	7.56E+05	1.51E+04	39.44	7.56E+05	1.51E+04	39.44	1.20E+06
		1.50			609.62	9.32E+05	1.86E+04	39.10	9.32E+05	1.86E+04	39.10	1.50E+06
		1.80			733.85	1.10E+06	2.21E+04	38.76	1.10E+06	2.21E+04	38.76	1.80E+06
		2.37			972.01	1.41E+06	2.83E+04	38.12	1.41E+06	2.83E+04	38.12	2.37E+06
		3.17			1310.95	1.82E+06	3.64E+04	37.24	1.82E+06	3.64E+04	37.24	3.17E+06
		4.55			1908.49	2.44E+06	4.88E+04	35.77	2.44E+06	4.88E+04	35.77	4.55E+06
Nota: Los valores de propiedades geométricas deben ser revisados por un ingeniero civil.

Propiedades Mecánicas Hierro Galvanizado
Grado del acero	Esfuerzo de Fluencia, mínimo (Mpa)	Esfuerzo Máximo, mínimo (Mpa)	% de Elongación en 50 mm, min, según espesor
			De 0.6 mm a menos de 1.0 mm	De 1.0 mm a menos de 1.6 mm	De 1.6 mm a menos de 2.5 mm	De 2.5 mm en adelante
SPCC	270	350	28	39	40	41

Propiedades Mecánicas Hierro Negro
Grado del acero	Esfuerzo de Fluencia, mínimo (Mpa)	Esfuerzo Máximo, mínimo (Mpa)	% de Elongación en 50 mm, min, según espesor
			De 1.2 mm a menos de 1.6 mm	De 1.6 mm a menos de 3 mm	De 3 mm a menos de 6 mm	De 6 mm hasta 13 mm
SPHT-1	240	350	30	32	35	37
