Información Técnica

Vigas

Una viga WF es un perfil estructural de acero al carbono que se utiliza en la construcción de edificios, puentes, techos, entrepisos, columnas, y más. También se le conoce como viga de ala ancha. Gracias a su geometría, estos perfiles ofrecen una excelente relación resistencia-peso permitiendo el diseño de estructuras más eficientes.

Descargar Ficha Técnica

Construcción de estructuras metálicas.

Edificios industriales y comerciales.

Puentes y plataformas.

Estructuras de soporte para equipos pesados.

Vigas secundarias y principales en edificaciones.

Longitudes de 40 pies, como largo estándar.

Construcción de estructuras metálicas.

Edificios industriales y comerciales.

Puentes y plataformas.

Estructuras de soporte para equipos pesados.

Vigas secundarias y principales en edificaciones.

ASTM A572 Grado 50: es una especificación para placas de acero estructural de alta resistencia y baja aleación. Se utiliza en la construcción, maquinaria pesada y equipos de construcción.

ASTM A6/A6M: es una especificación estándar que establece los requisitos generales para el acero estructural laminado.

Secciones de 6”x12”, 8”x10”, 8”x15”, 10”x19”, 10”x26”, 12”x26”, 12”x22”, 12”x35”, 12”x45”, 14”x53”, 16”x36”, 16”x50”.

Vigas

Especificaciones

Dimensiones en sistema internacional de unidades

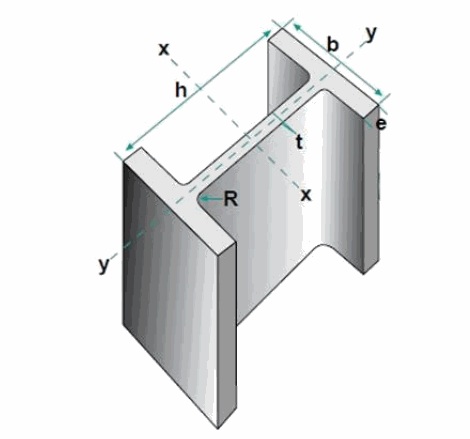

Dimensiones							Propiedades geométricas
Designación	Área (cm2)	Altura d (mm)	Ancho bf (mm)	Espesor tf (mm)	Espesor del alma tw (mm)	R1 (mm)	Eje x-x			Eje y-y
Designación	Área (cm2)	Altura d (mm)	Ancho bf (mm)	Espesor tf (mm)	Espesor del alma tw (mm)	R1 (mm)	Ix (cm4)	Sx (cm3)	rx (mm)	ly (cm4)	Sy (cm3)	ry (mm)
W 6x12	22.83	153.2	101.6	7.1	5.8	6.3	916.09	119.59	6.335	124.4	24.49	2.334
W 8x10	1907.62	200.4	100.1	5.2	4.3	7.6	1280.86	127.83	0.819	87.14	17.41	0.214
W 8x15	2861.18	206	102.1	8	6.2	7.6	1999.52	194.13	0.836	142.42	27.90	0.223
W 10x19	3597.91	259.1	102.1	10	6.3	7.6	3955.9	305.36	1.049	178.03	34.87	0.222
W 10x26	4912.14	261.6	146.6	11.2	6.6	7.6	5972.54	456.62	1.103	588.85	80.33	0.346
W 12x22	4180.70	312.4	102.4	10.8	6.6	7.6	6486.94	415.30	1.246	194.12	37.91	0.215
W 12x26	4931.60	309.9	164.8	9.7	5.8	7.6	8492.72	548.09	1.312	724.19	87.89	0.383
W 12x35	6660.18	317.5	166.6	13.2	7.6	7.6	11853.04	746.65	1.334	1018.56	122.28	0.391
W 12x45	8475.89	307.3	204.5	14.6	8.5	12.8	14584.78	949.22	1.312	2083.32	203.75	0.496
W14x53	10074.36	353.1	204.7	16.8	9.4	15	22490.5	1273.89	1.494	2405.38	235.02	0.489
W 16x36	6824.56	403.9	177.5	10.9	7.5	10.2	18749.8	928.44	1.658	1017.67	114.67	0.386
W 16x50	9541.91	414	179.6	16	9.7	10.2	27595.75	1333.13	1.701	1548.34	172.42	0.403

Propiedades mecánicas
Sección	Límite Elástico (Mpa)	Resistencia a la Tracción (Mpa)	Elongación Mínima (%)
W 10x19	345	540	18
W 10x26
W 12x26
W 12x22
W 12x35
W 12x45
W 14x53
W 16x36
W 16x50
W 6x12
W 8x10
W 8x15
