Láminas Rectangulares

Láminas Rectangulares

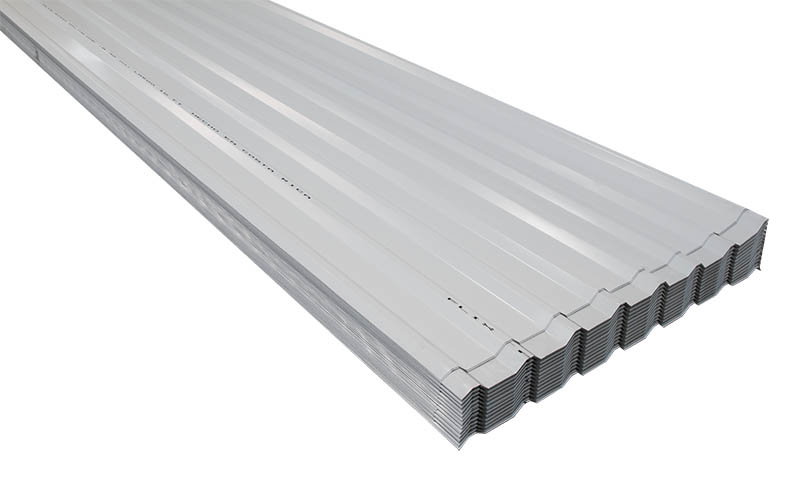

Lámina de acero galvanizado o aluminizado esmaltado con perfil rectangular (acanalado de configuración trapezoidal) conformado en una roladora. Fácilmente estibable y traslapable. Usado en cubiertas y fachadas de construcciones. Lámina Rectangular Esmaltada cumple con las Normas: PPGI, JIS G 3312, CGCC Acero Duro - Full Hard G550 ASTM A792/A792M, JIS G3321, JIS G3322, INTE C417

Ventajas

  • Alta capacidad de carga debido al diseño.
  • Apariencia atractiva y durable.
  • Protección contra la corrosión, gracias a su recubrimiento de zinc.
  • Facilidad constructiva.

Presentación

  • Longitud variable (pedido especial)

Usos y Aplicaciones

  • Se aplica para cubierta en general.
  • Cerramientos tales como pared, perimetrales, ya sean permanentes o temporales.

Propiedades

  • Acero estructural Gr 80 (Full hard).
  • Acabado: galvanizado y aluminizado (55% de Aluminio + 45% de Zinc). Esmaltado en colores blanco, rojo y verde (metal base aluminizado)
  • Pendiente mínima recomendada 15%, longitud máxima de vertiente recomendada 12.00 m.
  • Traslape transversal mínimo recomendado 0.20 m (7.9).
  • Se recomienda instalar la aleta corta de la lámina por encima para así dejar la aleta larga por debajo; esto con el fin de evitar las filtraciones.

  • CALIBRE DISPONIBLE 26, espesor 0.45 mm.
  • TAMAÑOS 1.06X1.83 1.06X2.44 1.06X3.05 1.06X3.66 medidas en metros. Ofrecemos tamaños a medida especial, de 1.00m hasta 12.00m de longitud Lámina rectangular aluminizada y galvanizada.

Lámina Rectangular esmaltada

Especificaciones

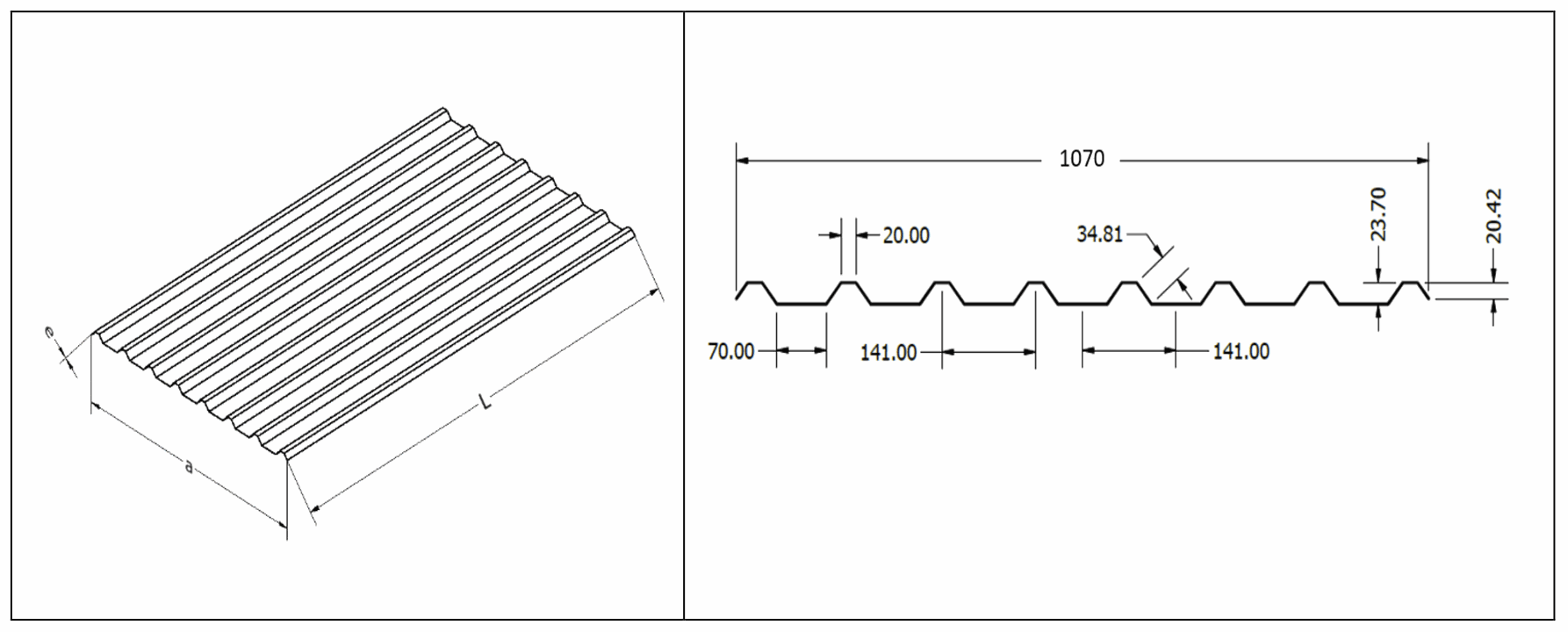

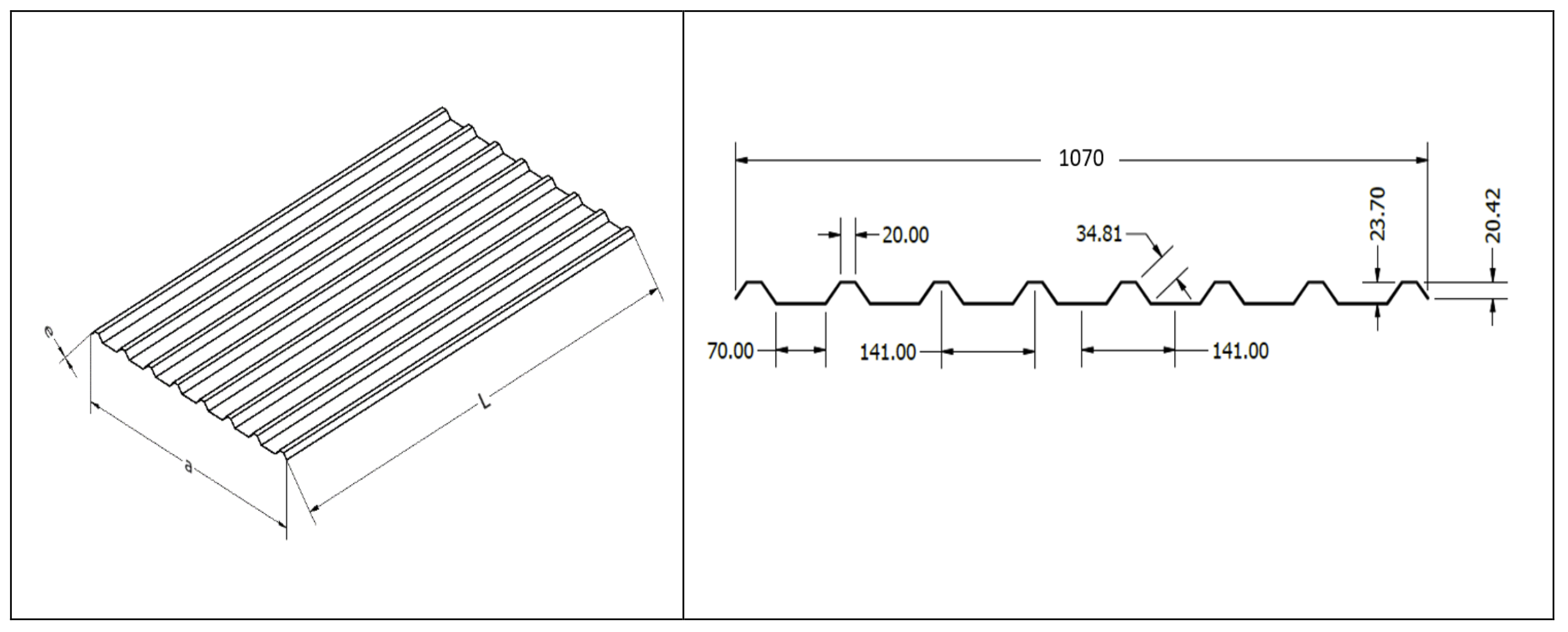

Simbología
e = espesor a = ancho L = longitud
Designación Comercial Espesor (mm) Ancho (m) Longitud (m) Ancho útil (m) Distancia clavadores (m) Dureza (HRB)
Nº26 0.45 1070 1.83 1 0.87 ≥85
2.44 0.75
3.05 0.95
3.66 0.87
1 0.87 - 1.00
Nota: El ancho útil fue calculado a traslape lateral simple.
Las láminas se pueden producir a la medida (Galvanizado 1-6 m) (Esmaltado 1-12 m).
Características
Colores disponibles Rayadura y adherencia Dureza de Lápiz MEK
(frotes dobles)
(1B - 5B) (5B - 7H) Capa Superior Capa Inferior
Rojo 5B 5H >100 >100
Blanco 5B 6H >100 >100
Verde 5B 5H >100 >100
Tolerancia 3B (mínimo) HB (min) 100 (min)
Nota: aplica únicamente para material esmaltado
Parámetros de Color
Muestra a b L
Rojo -1,36 -0,56 86,64
Blanco -15,8 1,16 41,08
Verde 23,61 12,87 34,61
Nota: las unidades cartesianas: a*(rojo-verde), b*(amarillo-azul) y L*(claridad).
